人工举升与低效井一体化治理

    低产低压低效气井一体化增产解决方案

  1) PDM.SGTM页岩气/致密气智能控压生产&增产系统



  PDM.SGTM智能控压生产&增产系统

  A. 源于美国Haynesville页岩控压生产理论与技术;

  B. 智能&自动&远程&精准无级调节生产油嘴,精准控制与智能调节井口生产压力,有效解决气井压裂后产量迅速递减的问题,显著增加页岩气/致密砂岩气EUR;

  C. 精准井口控压,最优化生产制度,激活储层应力,低压低产气井迅速复产/增产;

  D. 云端采集单井与整个气田井口压力与生产数据,云端控制油嘴开度并最优化生产制度;

  E. 智能诊断与信息处理集成系统,实现油气田数字化控制与生产。

  PDM.SGTM系统技术优势

  A. 为客户提供智能化云端生产制度控制与管理系统;

  B. 云端控制油嘴开度并最优化生产制度;

  C. 显著提高非常规气田EUR,经美国Haynesville页岩与中国南方页岩气实验验证,EUR提高率超过30%;

  D. 低压低产气井迅速复压/复产/增产;

  E. 精准无级调节生产油嘴,最小调节单位0.127mm(1/200寸);

  F. 解决人员手动更换油嘴/无人值守气井的问题;

  G. 无线远程采集单井与整个气田生产数据;

  H. 太阳能供电,解决用电问题;

  I. 具有防爆与防冻堵功能,适合于严寒地区使用;

  J. 安装简单,结构简便;设计/优化/安装/维保一体化服务。

  PDM.SGTM系统Haynesville页岩案例


  A.    页岩气/致密气智能控压生产&增产系统在美国Haynesville页岩至2016年开始广泛应用,至今已超过300井次。

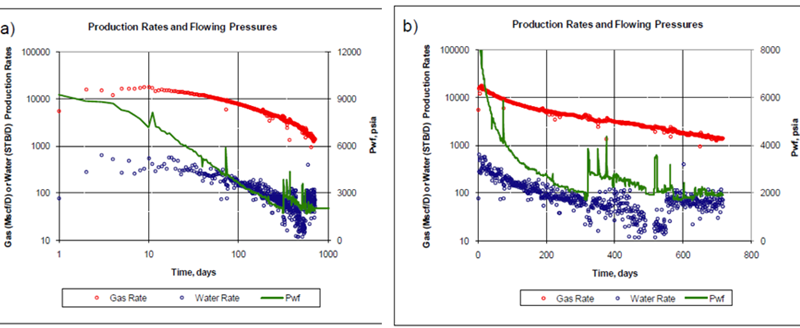

  美国Haynesville页岩单井A控压与放压生产产量与累产对比(控压生产累产大于放压生产30%)

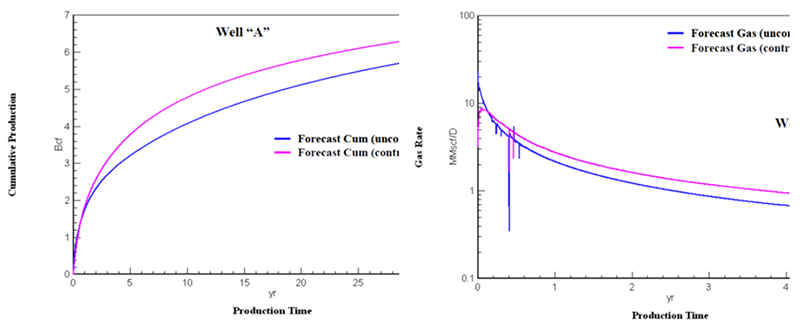

  美国Haynesville页岩地层-裂缝耦合的多段压裂水平井生产理论模型对比控压与放压生产(与单井实验基本吻合)

  PDM.SGTM系统中国南方页岩气案例

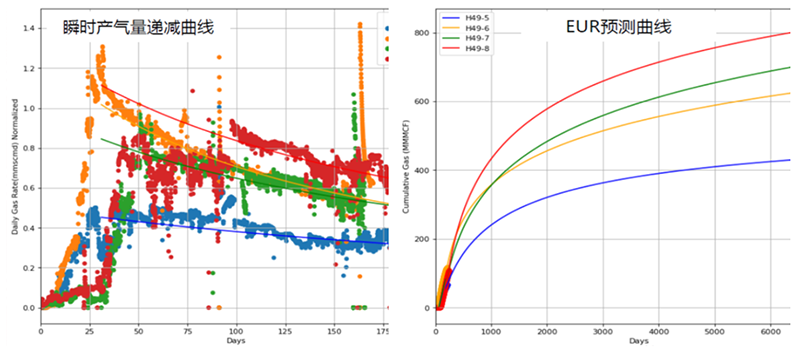

  PDM.SGTM系统控压生产井8井瞬产气量最大,放压生产井6井瞬产气递减速率最大,控压生产井8井预测EUR增幅达到30.77%以上



  2) 柱塞气举解决方案

  SYNERGY柱塞气举排水采气控制系统是一套多功能的油气井生产管理控制系统。它由智能柱塞控制器、柱塞到达传感器、油套压数字压力计、电磁阀、太阳能光伏板、 远程测控系统等组成,内置定时开关井、压力优化、时间优化等多种气井生产控制模式。通过对井口压力、产量、柱塞运行速度等数据的采集、识别、远程监控,可正确判断 气井生产动态,为优化气井生产制度提供依据。

  工作原理:

  a) 柱塞作为液体和气体的界面;

  b) 当气井参数达到地面控制设置值时,井口气动阀门打开,在柱塞上下形成压差;

  c) 然后通过气井自身能量将液体和柱塞举升至地面;

  d) 能够有效地阻止气体上窜和液体回落,减少液体“滑脱”损失,提高了举升效率;

  e) 当天然气生产到达预定时间或者压力值时,控制器自动将井关闭,释放柱塞并沿油管回落井底;

  f) 反复循环上述过程,持续排液采气

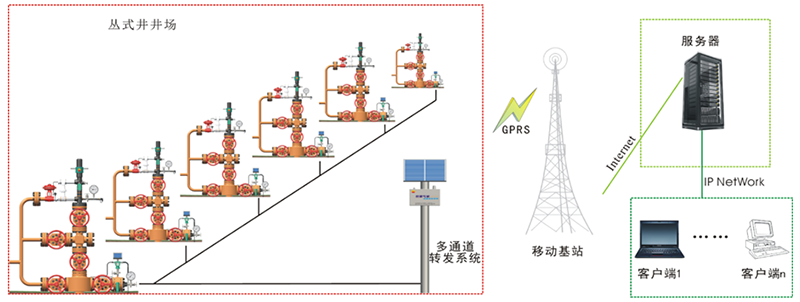

  远程测控系统示意图

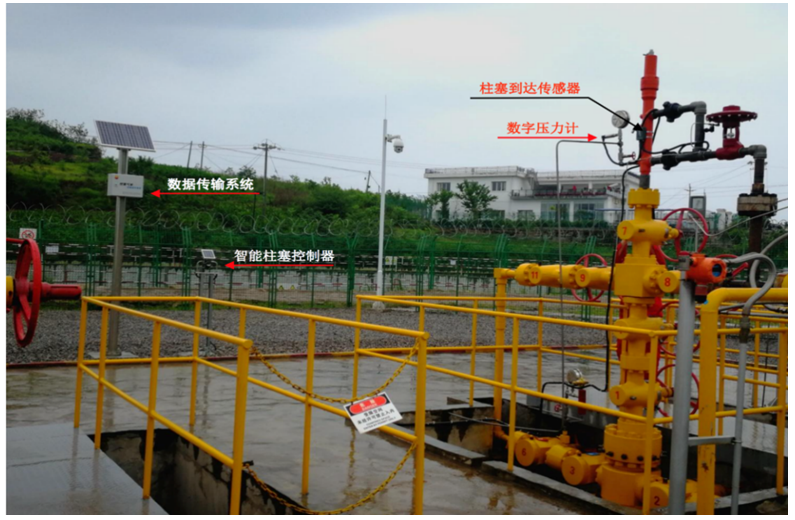

  现场安装图



  3) 泡沫排水采气解决方案

  工艺原理:

  将起泡剂注入井筒,与井筒积液混合后,借助天然气的搅动,产生大量低密度含水泡沫,降低液体密度,减小地层水的表面张力,使井底积液转变成泡沫状流体,减少液体沿油管壁上行时的“滑脱”损失,提高气流垂直举升能力,从而提高产水气井的自喷能力。

  工艺作用:

  降低液体表面张力

  改变井底及油管内的气液分布结构

  减少油管内液相滑脱损失

  降低油管内流体的相对密度,减小井底回压

  减少井筒积液,释放气井产能

  延长气井后期生产时间,提高采收率

  工艺特点:

  1.工艺适用范围广:泡沫排水采气由于操作简便、成本低、见效快。目前液体、固体起泡剂能满足各种不同井况、不同水质的间喷或弱喷产水气井的排水采气需要

  2.工艺措施成本低;

  4) 砂岩气/致密气/页岩气储层解水锁工艺
