分布式光纤DAS/DTS综合解决方案

  分布式光纤DAS/DTS一体化解决方案:1. 水平井&直定向井分布式光纤部署方案论证与设计;

  2. 分布式光纤监测软硬件系统集成与部署;

  3. 特定应用场景分布式光纤监测数据处理解释;

  4. 水平井&直定向井临时/永久分布式光纤部署;

  5. 5000米-7000米穿光纤连续油管设备租赁与技术服务;

  分布式光纤监测系统是一种近井筒监测技术,主要由分布式温度监测(DTS,DistributedTemperatureSensing)和分布式声音监测(DAS,DistributedAcousticSensing)组成,可以利用光纤对全井筒进行实时的、连续的测量。

  光纤监测系统是一种非常具有成本效率的监测方法,能够实时的在全井筒长度上采集到数以千计的精确、高分辨率的温度和声音数据。其中DTS数据可以用来建立基于时间的井筒温度剖面,采集到的DAS数据有多种应用分析,如分布式声音剖面监测、井下设备评估、井筒完整性分析以及垂直地震剖面监测等。DTS和DAS数据与井下压力计数据结合分析,能够用来确定近井流道以及可能的窜层和流量剖面分析。


分布式光纤的应用范围


  分布式光纤监测系统的技术优势:

   1) 光纤监测DTS和DAS系统能够监测井筒的全部长度,是一种具有成本效率的解决方案。

  2) 没有井底电子器件,耐高温,没有火灾风险。

  3) 拥有巨大的优势归因于其高分辨度以及长度范围能力(可达15公里),能识别低于0.1℃的温度差异。

  4) 数据采集可以以小于5秒的短脉冲进行(压裂增产和注液监测时),同时产量监测的数据采集也可以以24小时一次的频率进行。

  5) 系统可以实时的监测全井筒长度上每一米的声音变化,后续处理得到的振幅、频率和相位可以提供多种具有深刻意义的井下信息。

  6) 能够提供精准的温度和声音信息,并且不影响井下作业。

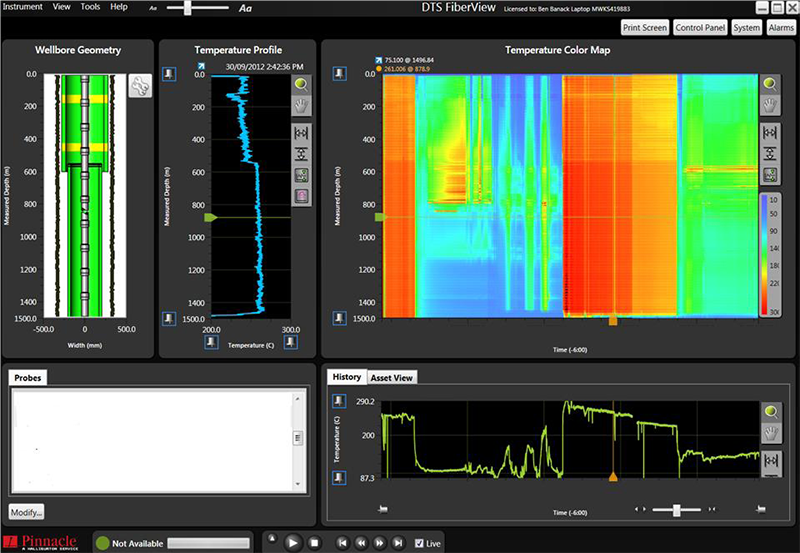

DTS数据解释成果

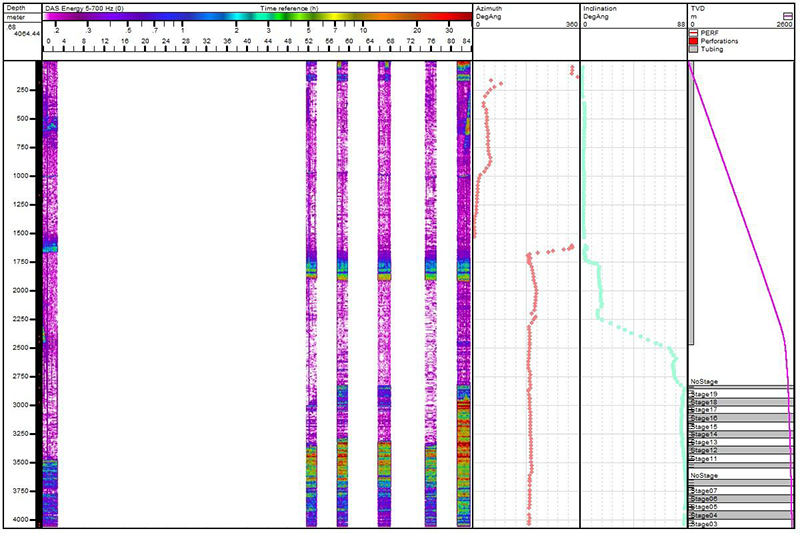

DAS数据解释成果



DAS产层段监测信息
