完井与分段压裂工具

完井与分段压裂工具与技术服务

No.

完井与分段压裂工具

1

可溶桥塞

2

全通径智能固井滑套+Dart分段压裂系统

3

裸眼封隔器+投球滑套分段压裂系统

4

连续油管喷砂射孔+底部封隔器拖动分段压裂系统

5

拖动管柱喷砂射孔分段压裂系统

6

不动管柱喷砂射孔分段压裂系统

7

重复压裂分段压裂系统

8

侧钻小井眼水平井分段压裂系统

9

侧钻小井眼水平井可溶桥塞分段压裂系统

10

趾端滑套

No.

完井与分段压裂工具现场安装技术服务

1

上部完井与分段压裂工具安装工程设计

2

侧钻小井眼水平井分段压裂工具安装工程设计

3

完井与分段压裂工具现场安装技术服务

1. 可溶桥塞


2. 全金属可溶桥塞



3. 全通径智能固井滑套+Dart分段压裂系统


4. 裸眼封隔器+投球滑套分段压裂系统

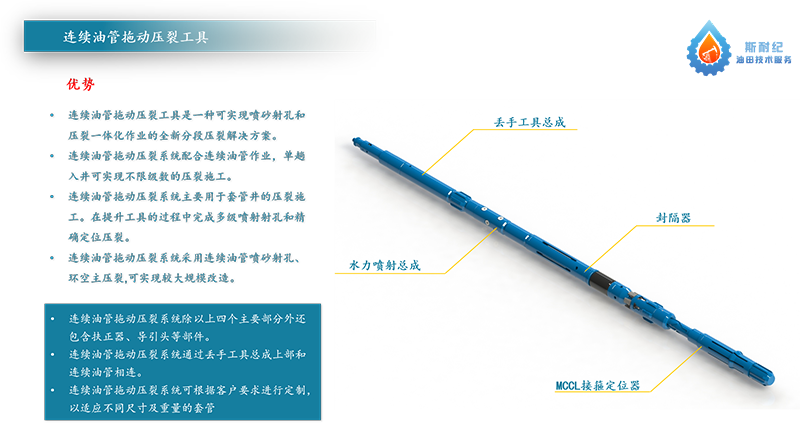

5. 连续油管喷砂射孔+底部封隔器拖动分段压裂系统


6. 拖动管柱喷砂射孔分段压裂系统


7. 不动管柱喷砂射孔分段压裂系统

8. 重复压裂分段压裂系统


9. 侧钻小井眼水平井分段压裂系统

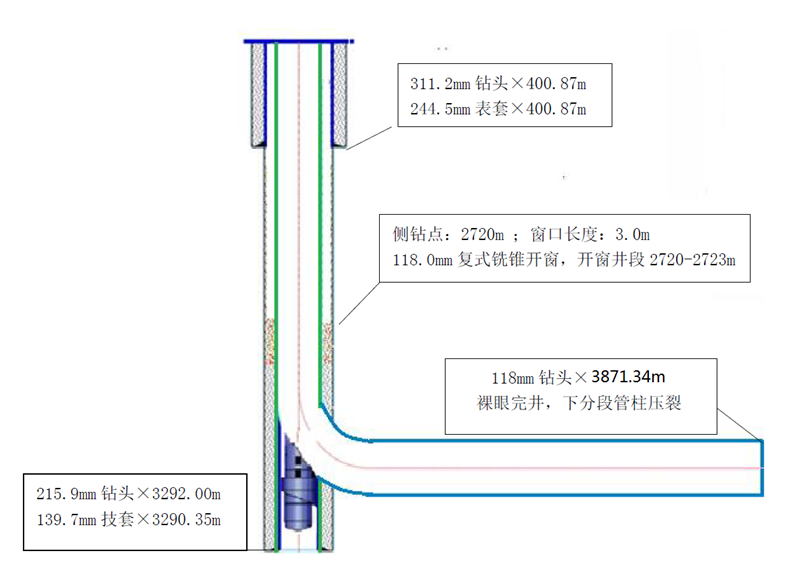

  5.50寸-17#套管,118mm侧钻,3.5寸压裂工具系统设计案例

序号

工具名称

外径(mm/in

内径(mm/in

球尺寸(in

1

底部循环总成

110/4.33

19.8/0.78

/

2

压差滑套

110/4.33

73.7/2.90

/

3

裸眼封隔器1

110/4.33

66.8/2.63

/

4

投球滑套1

110/4.33

42.037/1.655

1.750

5

裸眼封隔器2

110/4.33

66.8/2.63

/

6

投球滑套2

110/4.33

45.212/1.780

1.875

7

裸眼封隔器3

110/4.33

66.8/2.63

/

8

投球滑套3

110/4.33

48.387/1.905

2.0

9

裸眼封隔器4

110/4.33

66.8/2.63

/

10

投球滑套4

110/4.33

51.562/2.030

2.215

11

裸眼封隔器5

110/4.33

66.8/2.63

/

12

投球滑套5

110/4.33

54.737/2.155

2.250

13

裸眼封隔器6

110/4.33

66.8/2.63

/

14

悬挂封隔器

115.3/4.54

59.9/2.36

/

15

回接插头

93/3.66

61/2.40

/

16

3-1/2″油管

88.9/3.5

76.2/3

/
